送粉管道耐磨彎頭

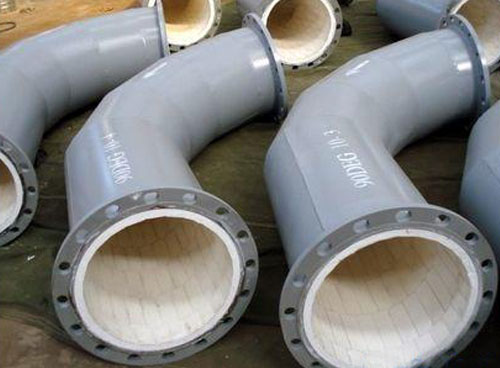

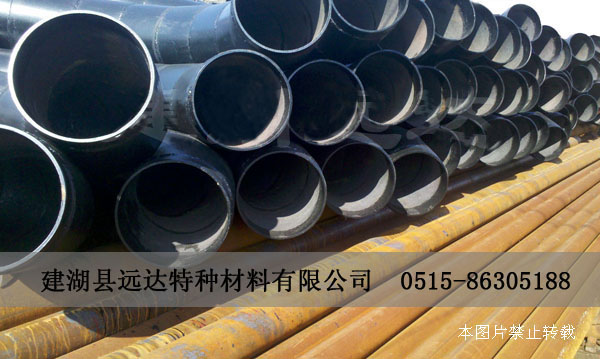

送粉管道耐磨彎頭產品圖

產品說明

送粉管道耐磨彎頭一般采用復合陶瓷和粘貼陶瓷片二種工藝：
1、復合陶瓷，耐溫度≤800℃，是自蔓延技術成型的，將陶瓷整體燒制在彎頭內部，形成牢固的鋼管與陶瓷冶金結合。
2、粘貼陶瓷片，耐溫≤120℃，用特2制粘貼劑將成型的耐磨陶瓷片貼在彎頭內部組裝而成。

執行標準

YB/176-2000陶瓷內襯復合鋼管
D/LT680-1999耐磨管道技術條件
D-LD2000煙風煤粉管道零部件典型設計手冊

性能指標

氧化鋁含量：≥90%
密度：≥3.8g/cm3
莫氏硬度(MOHS): ≥ 9.0
維氏硬度(VICKERS): ≥ 1150
洛氏硬度（HRA）: ≥85 HRA
冷壓強度: ≥850MPa
抗彎強度: ≥290MPa
斷裂韌性KΙC ≥4.8MPa·m1/2

常規型號

公稱內徑	角度α(1)	角度α(2)	曲率半徑R（1）	曲率半徑R（2）	進口加長L1	出口加長L2
DN200	90°	45°	1000mm	1500mm	200	300
DN250	90°	45°	1000mm	1500mm	200	300
DN300	90°	45°	1200mm	1500mm	200	300
DN350	90°	45°	1200mm	1500mm	200	300
DN400	90°	45°	1000mm	1200mm	200	300
DN450	90°	45°	1200mm	2000mm	200	300
DN500	90°	45°	1500mm	2500mm	200	300
DN600	90°	45°	1500mm	2000mm	200	300
DN700	90°	45°	1500mm	2000mm	200	300
DN800	90°	45°	2000mm	2500mm	200	300

送粉常規物料介質成分

成分名稱	符  號	單  位	設計煤種
二氧化硅	SiO2	％	35.71
三氧化二鋁	Al2O3	％	11.03
三氧化二鐵	Fe2O3	％	12.67
氧化鈣	CaO	％	15.22
氧化鎂	MgO	％	8.37
氧化鈉	Na2O	％	3.41
氧化鉀	K2O	％	0.26
二氧化鈦	TiO2	％	1.15
三氧化硫	SO3	％	11.58
二氧化錳	MnO2	％	0.131
